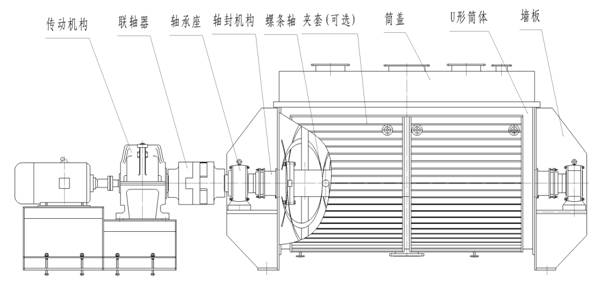

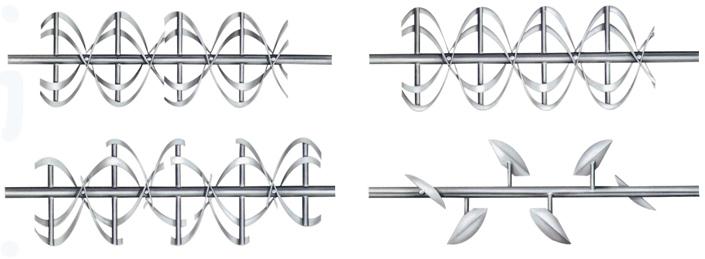

首頁HTM型螺條式混合機結構如圖所示，它有傳動部件、筒體、筒蓋、特殊布置的螺條主軸、出料閥等組成。
二、應用領域
本設備主要用于化工、制藥、食品、農藥、塑料、顏料、化妝品和飼料添加劑等行業的粉狀和顆粒物料混合。
三、主要性能參數及技術規格
|
型號
|
工作容積（L） |
全容積 |
功率（Kw） |
主軸轉速 |
長寬高 |
|
14 |
140 |
200 |
1.1 |
60 |
950×430×540 |
|
28 |
280 |
365 |
2.2 |
60 |
1200×530×640 |
|
50 |
500 |
640 |
4 |
55 |
1500×600×740 |
|
70 |
700 |
870 |
4 |
45 |
1500×730×840 |
|
100 |
1000 |
1200 |
5.5 |
45 |
1950×750×920 |
|
150 |
1500 |
1650 |
5.5 |
40 |
2150×850×1020 |
|
180 |
1800 |
2100 |
7.5 |
35 |
2350×900×1070 |
|
200 |
2000 |
2320 |
11 |
35 |
2350×950×1120 |
|
230 |
2300 |
2600 |
11 |
30 |
2700×950×1120 |
|
290 |
2900 |
3200 |
15 |
25 |
3000×1000×1170 |
|
350 |
3500 |
3830 |
18.5 |
25 |
3000×1100×1270 |
|
450 |
4500 |
4900 |
22 |
25 |
3000×1250×1420 |
|
520 |
5200 |
5650 |
22 |
20 |
3000×1350×1520 |
|
620 |
6200 |
6800 |
30 |
20 |
3600×1350×1520 |
|
750 |
7500 |
8200 |
37 |
18 |
4000×1370×1570 |
|
880 |
8800 |
9600 |
37 |
18 |
4200×1400×1590 |
|
1000 |
10000 |
11000 |
45 |
16 |
4500×1500×1760 |
|
1200 |
12000 |
14715 |
132 |
15 |
3610×1828×2028 |
|
1600 |
16000 |
17823 |
132 |
15 |
3962×2134×2337 |
|
2000 |
17000 |
20000 |
132 |
15 |
4450×2134×2337 |
四、本廠該產品先進之處、品質保證
1、用本廠特殊設計的傳動齒輪箱，結構緊湊，傳動精確，壽命長，噪聲低，安裝較為簡單。
2、焊接筒體，增加整體剛性，無泄漏，減少衛生死角，美觀大方。
3、分段式法蘭聯結主軸，確保主軸應有的加工精度。
4、嵌裝式機械、盤根雙道密封確保零泄漏。
五、訂貨須知
1、標準機型無噴液裝置，如需要時在訂合同時注明噴液（一般物料含水量不超過15%）頭數量和布置方位等。
2、如需要帶夾套混合機，在訂貨合同中注明：夾套內的介質、最高工作壓力、最高工作溫度等技術參數。
3、標準機型為手動底部中心出料，如需要氣動或其它位置出料時，請在合同中注明。
4、如需要與物料接觸部分為不銹鋼材質時，請在訂貨時注明不銹鋼牌號和表面拋光要求等。
以上設備有多種閥門可供選擇,嵌入式閥、閘板閥、碟閥、球閥、滑輪閥，電動、氣動、手動操作均可。
